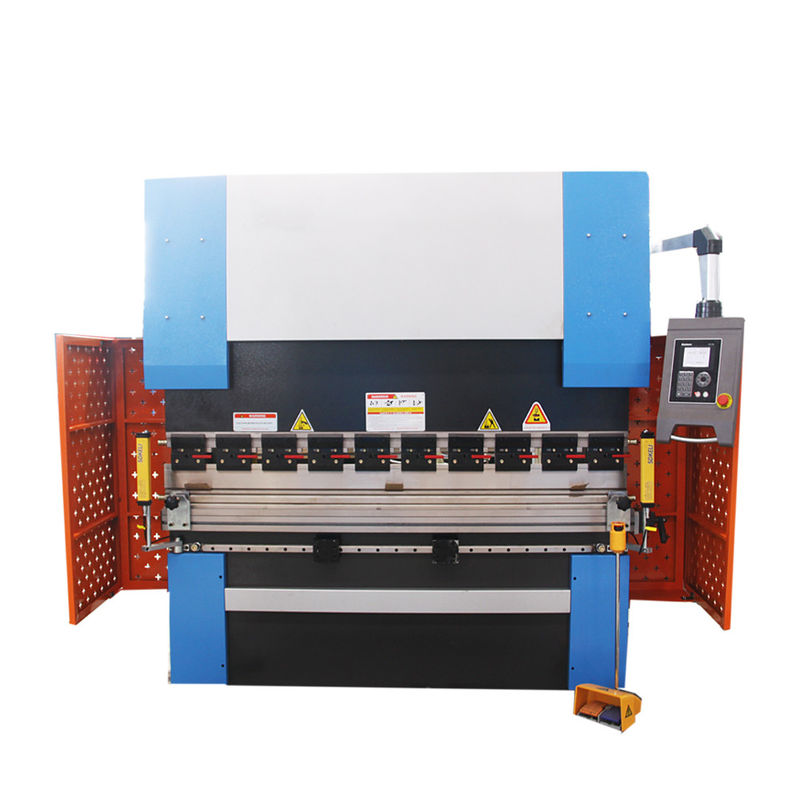

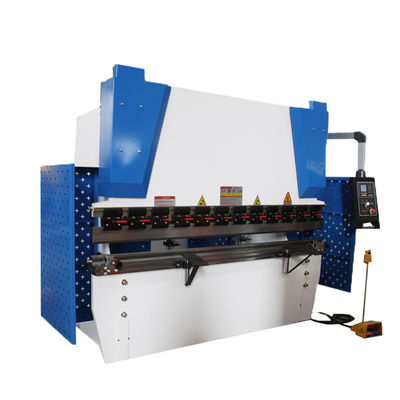

WC67K-100T/3200 CNC hydraulische plaat buigende machine
Werkende schuifstructuur
1. De machine keurt hydraulische en elektrocontrole goed, kan de diaslag naar believen worden aangepast, en heeft de actiespecificaties zoals zich halfautomatisch, automatisch centimeter voor centimeter verplaatsen, enz. Het gebruik van het centimeter voor centimeter verplaatsen van specificaties kan vorm het testen en aanpassing vergemakkelijken.
2. Omhoog-zichbeweegt buigende machineontwerp, dubbele oliecilinders die, evenwichtige veilige verrichting tegelijkertijd werken, geschikt, (die de servomotor past y-de slag van de ascilinder aan, met DA41-systeem en Hoek wordt uitgerust programmerend).
3 .at de bodem van het dode punt wanneer de het kalanderen functie, om de nauwkeurigheid van het werkstuk te verzekeren.
4. Op de voorwaarde van de relevante nationale normen, buigende Hoekprecisie van plus of minus 45 ‚. (standaardjb/t22572-2011)
5. Met de functie van langzame afdalingscontrole, kan de exploitant het werkstuk beter controleren.
Het hydraulische systeem
1. Het hydraulische systeem (Bosch rexroth, Duitsland) kan de acties van snelle dia realiseren neer, langzame dia die neer, snelheid, snelle terugkeer en omhoog, en snel einde die van de dia werken tijdens neer buigen.
2. De ZONNIGE toestelpomp wordt goedgekeurd voor oliepomp, die hoge druk kan weerstaan en met geringe geluidssterkte.
3. De oliepijpleiding keurt de combinatie van Duitse bajonet gezamenlijke en gegalvaniseerde koudgetrokken pijp goed, en de verzegelende ring te hoeven niet worden vervangen om het fenomeen van de olielekkage te overwinnen.
4. Het Japanse NOK bedrijf wordt geselecteerd als verzegelende ring, met goede het verzegelen prestaties, betrouwbaar werk en lange levensduur.
5. De machine kan onophoudelijk onder geschatte lading werken, heeft het hydraulische systeem geen lekkage en is onophoudelijk stabiel met hoge precisie.
De controle van de schuifsynchronisatie
De de slagsynchronisatie van de buigende machinedia, het gebruik van mechanisch en hydraulisch synchronisatiemechanisme, eenvoudige structuur, stabiel en betrouwbaar, met de machine vereiste synchronisatienauwkeurigheid, over het algemeen vergt geen regelmatig onderhoud om gebruik op lange termijn te handhaven.
Na houd op een afstand
1. De servomotor drijft de aanpassing van de achterpal.
2. Ondersteun schroef wordt geplaatst met de schroef van de precisiebal en wordt gesteund per high-precision lineair gidsspoor.
3.H synchrone het wielaandrijving van de type synchrone riem, hoge transmissienauwkeurigheid, met geringe geluidssterkte.
4. Keur de op en neer regelbare vinger van het verfijningseinde met hogere precisie goed, en beweeg me het wegging en herstellen door het dubbele lineaire gidsspoor op de straal, die de precisie van eindevinger verzekert die zich aan om het even welk deel van linkerzijde en recht bewegen.
DA41 systeem
Het controlesysteem keurt DA41S-controlesysteem van DELEM-bedrijf in Netherlands.Its goed de technische eigenschappen als volgt zijn:
1. X as, de achtercontrole van de einde servomotor, controleprecisie 0.1mm
2. Y as, de controle van de buigende Hoek servomotor, controleprecisie 0.01mm
3. Y-as diepteberekening
4. De tijdtelling van de machineverrichting
5. Slagtelling
6. Macht van geheugenfunctie
de 7,100 programmabergruimte, elk programma heeft 25 het werkstappen
8. Snelle toegang tot de oppervlaktepagina, zeer geschikte machineexploitanten
9. Het heeft de functie van het materiële vluchtcontrole en vormparameter plaatsen
10. Hoog - definitielcd liquid crystal display, modieus paneelontwerp, vriendschappelijke verrichtingsinterface
11. Het unieke concept van het sneltoetsontwerp, vorm programmering en selectie, buigende proces programmering en wijziging
Parameters:
|
Werktuigmachinemodel
|
WC67K-100T/3200
|
|
Nominale druk
|
kN 1000
|
|
Buigende lengte,
|
3200 mm
|
|
Afstand tussen kolommen
|
2600 mm
|
|
De diepte van de keel en de mond
|
320 mm
|
|
Maximum openingshoogte
|
400mm
|
|
Maximumsysteemdruk
|
Mpa 25
|
|
De nauwkeurigheid van de schuifmotie
|
Het plaatsen nauwkeurigheid
|
±0.05mm
|
|
Herhaalde het plaatsen nauwkeurigheid
|
±0.02mm
|
|
Hoofdmotormacht
|
Macht
|
7,5 kW
|
|
Snelheid
|
1500r/min
|
|
CNC Systeem
|
Model
|
DA41S
|
|
Oliepomp
|
Model
|
NB3-16
|
|
Buigende precisie
|
Hoek
|
±1°
|
|
Eerlijkheid
|
±0.7mm/m
|
