Plaats van herkomst: | China |
Merknaam: | YUAN |
Certificering: | CE,ISO,UV |
Modelnummer: | 500T |
Min. bestelaantal: | 1 reeks |
---|---|
Prijs: | 45000-8-75000USD |
Verpakking Details: | houten doos |
Levertijd: | 25 dagen |
Betalingscondities: | L/C, D/A, T/T, D/P, Western Union, MoneyGram |
Levering vermogen: | 50 reeksen |
Naam: | Samengesteld Materiaal SMC die BMC eens Hydraulische Persmachine vormen | Druk: | 1000 ton |
---|---|---|---|
Daglicht: | 2600 mm | Slag: | 2000 mm |
Het werk lijstgrootte: | 3400*2600 mm | Stichtingsdiepte: | 1400 mm |
Hoog licht: | Het Vormen zich van BMC Hydraulische Persmachine,1000 Ton Hydraulic Forming Press Machine,De machine van de de hydraulische machtspers van SMC |

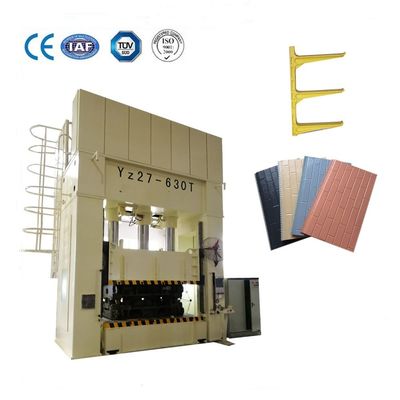

Samengesteld Materiaal SMC die BMC eens Hydraulische Persmachine vormen
Wordt de Hydraulische de Pers ook geroepen hydraulische samenstellingen die van SMC BMC pers vormen, het etc. toegepast in compressieafgietsel van samenstellingenmateriaal zoals SMC, BMC, FRP, GRP. Onze SMC-het Vormen zich persen en pers bieden de samengestelde mogelijkheden van de de industrie superiour productie, evenals reparatie aan en bevorderen opties. Wij leveren nieuwe douane hydraulische vormende persen, en wij verstrekken ook een uitvoerige lijst van reparatie en bevorderen opties want de bestaand compressie vormende persen van allen maakt en modelleert. Onze hydraulische vormende persen worden gebruikt om een uitgebreide verscheidenheid van innovatieve automobiel, ruimtevaart, industriële enz. te veroorzaken.
Machineeigenschappen
1.It wordt hoofdzakelijk gebruikt voor zich het integrale vormen van thermosetting plastieken (van FRP) en thermoplastische producten. Geschikt voor zich het vormen van SMC, BMC, DMC, GMT en andere massa's en bladen.
2. Het hydraulische systeem is geïnstalleerd op de bovenkant met onderhoudsplatform, milieuvriendelijke, met geringe geluidssterkte en gemakkelijke onderhoud.
3. De druk die van de veelvoudig-stadium langzame snelheid, redelijke gereserveerde uitlaattijd vormen zich.
4.With de functie van hoge druk langzame het openen vorm, geschikt voor hoge producten.
5. Snelle reactie van systeem, numerieke controlesysteem.
Toepassingen
Deze machine is hoofdzakelijk geschikt voor samengesteld materiaal het vormen; het materiaal heeft goede systeemstarheid en hoge precisie, het hoge leven en hoge betrouwbaarheid. Het proces voor zich het hete pers vormen ontmoet 3 verschuivingen/dagproductie.
Machineparameters
Punt | Eenheid | Y27-4000T | Y27-3000T | Y27-2500T | Y27-2000T | Y27-1500T | Y27-1000T |
Druk | kN | 40000 | 30000 | 25000 | 20000 | 15000 | 10000 |
Max. vloeibare druk | Mpa | 25 | 25 | 25 | 25 | 25 | 25 |
Daglicht | Mm | 3500 | 3200 | 3000 | 2800 | 2800 | 2600 |
Slag | Mm | 3000 | 2600 | 2400 | 2200 | 2200 | 2000 |
Het werk lijstgrootte | Mm | 4000×3000 | 3500×2800 | 3400*2800 | 3400*2600 | 3400*2600 | 3400*2600 |
Hoogte boven de grond | Mm | 12500 | 11800 | 11000 | 9000 | 8000 | 7200 |
Stichtingsdiepte | mm | 2200 | 2000 | 1800 | 1600 | 1500 | 1400 |
Onderaan snelheid | Mm/s | 300 | 300 | 300 | 300 | 300 | 300 |
Het werk snelheid | Mm/s | 0.5-5 | 0.5-5 | 0.5-5 | 0.5-5 | 0.5-5 | 0.5-5 |
Terugkeersnelheid | Mm/s | 150 | 150 | 150 | 150 | 150 | 150 |
Totale Macht | kW | 175 | 130 | 120 | 100 | 90 | 60 |
Hoofdlichaam
Het ontwerp van de gehele machine keurt het ontwerp van de computeroptimalisering goed en analyseert met eindig element. De sterkte en de starheid van het materiaal zijn goed, en de verschijning is goed. Alle gelaste delen van het machinelichaam worden gelast door plaat de van uitstekende kwaliteit van het staalfabriekq345b staal, die met kooldioxide gelast is om de lassenkwaliteit te verzekeren.
Cilinder
Delen | Eigenschap |
Cilindervat |
|
Zuigerstang |
|
Verbindingen | Keur de Japanse NOK verzegelende ring van de merkkwaliteit goed |
Zuiger | Geleid door verkoperen, goede slijtageweerstand, die verrichting op lange termijn van de cilinder verzekeren |
Pijler | |
De gidskolommen (pijlers) zullen van heet het smeedstukstaal van C45 worden gemaakt en zullen hebben een harde dikte 0.08mm van de chroomdeklaag. En doe verhardende en aanmakende behandeling. | De gidskoker keurt de koker van de kopergids goed, die meer slijtvast is en verbetert de stabiliteit van de machine |
Servosysteemsamenstelling
Naam | Model | Beeld | Voordeel |
HMI | Siemens | Het leven van de knoop wordt strikt getest, en het wordt niet beschadigd door 1 miljoen keer te drukken.
Het scherm en machine de foutenhulp, beschrijft het schermfuncties, verklaart machinealarm, en de hulpgebruikers beheersen snel het machinegebruik |
|
PLC | Siemens | De elektronische lijn van de heersersaanwinst wordt onafhankelijk verwerkt, met sterke anti-interference capaciteit
Digitale controle van de servoaandrijving en de integratie met de aandrijving |
|
Servobestuurder | YASKAWA | De algemene busbar condensator wordt volledig bevorderd, en de condensator met breder temperatuuraanpassingsvermogen en langere levensduur wordt gebruikt, en het theoretische leven is gestegen met 4 keer;
De reactie bij 50Mpa is 50ms, schiet de druk is 1.5kgf voorbij, is de tijd van de drukhulp 60ms, en de drukschommeling is 0.5kgf. |
|
Servomotor | FASEreeks | Het simulatieontwerp wordt uitgevoerd door Ansoft software, en de elektromagnetische prestaties zijn superieur; Gebruikend krachtige NdFeB-opwinding, is het ijzerverlies klein, is de efficiency hoger, en de hitte is kleiner; |
Veiligheidsapparaat
Foto-elektrische Veiligheidswacht Front & Achtergedeelte |
Diasluiten bij TDC |
De Tribune van de twee Handverrichting |
De hydraulische Kring van de Steunverzekering |
Overbelastingsbescherming: Veiligheidsklep |
Vloeibaar Niveaualarm: Olieniveau |
De Waarschuwing van de olietemperatuur |
Elk elektrodeel heeft overbelastingsbescherming |
Veiligheidsblokken |
Al actie van pers heeft de functie van de veiligheidskoppeling, b.v. beweegbare zal worktable niet tenzij kussenterugkeer werken in aanvankelijke positie. De dia kan niet drukken wanneer beweegbare worktable drukkend is. Wanneer de conflictverrichting gebeurt, alarmeer toont op touch screen en tonen wat het conflict is. |
