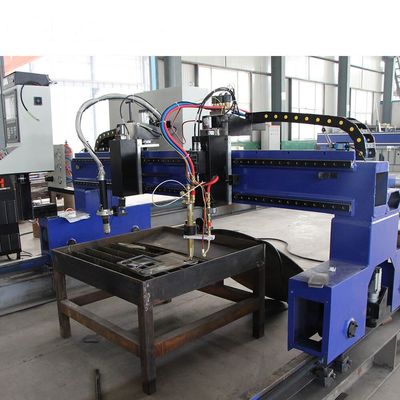

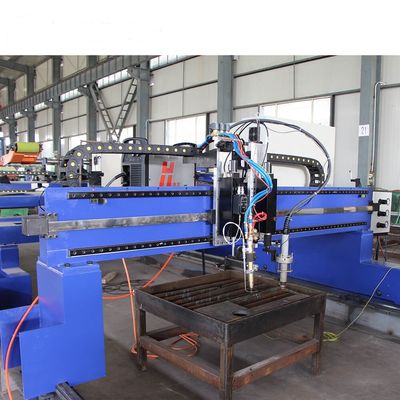

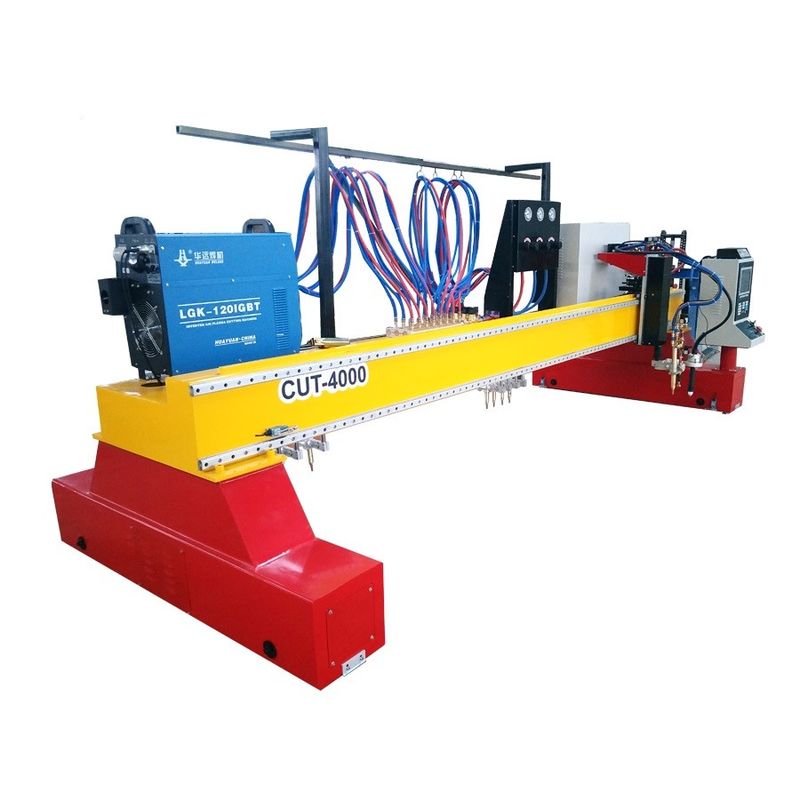

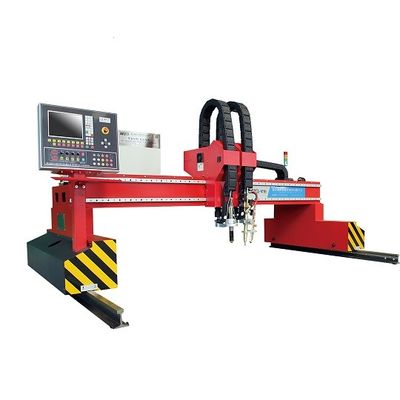

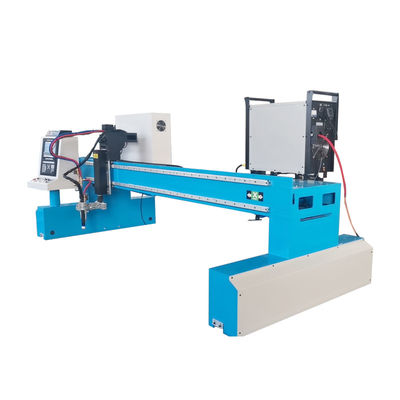

Desktopcnc van het het Metaalstaal van Plasmasnijmachines PM2000 de Draagbare Brug

Cnc van de de brugdesktop van het metaalstaal draagbare plasmasnijmachine voor het knipsel van de bladvorm

1. Hoofdlijnen:
1. Goedkeurend Zweden ESAB, de straal van Japan KOIKE, vierkante buisstructuur door spanning-hulp en oppervlakteoxydatiebehandeling, met hoge starheid, weerstand met hoge weerstand, corrosie en gewaarborgde verrichtingsnauwkeurigheid.
2. Het gebruiks slepende keten van het scherpe toortsheftoestel type kabelaanhangwagen om ervoor te zorgen dat de lucht-pijpen, draden in goede bescherming zijn;
3. Gebruik één van het dwarsliggerheftoestel hoofd en multi servobewegingsmethode in horizontale richting, tot 6 lifers kan op, d.w.z., 6 scherpe toortsen, elk die heftoestel met een scherpe toorts worden uitgerust en een opheffend mechanisme worden geïnstalleerd;
4.In longitudinale richting, die tweezijdige aandrijvingsmethode gebruiken;
5. De longitudinale configuratie is uitgerust met high-precision rek, specifiek op zwaar werk berekend spoorwegspoor (NO.40-spoor), betrouwbaar en nauwkeurig lopend, en het werk oppervlaktegebruik eindigend malend technologie om de vlotte verrichting en de nauwkeurigheid van de machine te verzekeren.
2. Standaardconfiguratie:
Het systeem van Shanghai Fangling F2300 CNC
X, van de y-Assen spoor gebruiks het lineaire gids, van de z-As de schroef gebruiksbal
HIWIN-balschroef en opgepoetste staaf met nauwkeurigheid van 0.05mm
Het vaste systeem op grote schaal van de typeverrichting
De goedkeuring van de scherpe software van FASTCAM/SMARTCUT CNC
Het goedkeurende scherpe hoofd van Japan Panasonic P80
X-as door dubbele die motoren, y-As wordt door enige motor wordt gedreven gedreven die
Electrics van Frankrijk Schneider
Veiligheidsnorm (2006/42/EG)
3. Het systeem van Shanghai Fangling F2300 CNC:
Algemeen gebruikte grafische bibliotheek tot 45
Het grafische schrapen, omwenteling, het weerspiegelen
Grafische doorschoten, en herhaalde matrijs,
Volgens de dikte van de staalplaat, kan het de snelheid in de hoek automatisch beperken, effectief over--brandt verhinderen
Omzetting tussen Metrisch systeem en Brits systeem
De grafische correctie van de staalplaat
Het gecoördineerde systeem is klantgericht
Klantgerichte IO
Systeem en parameter reserve, online verbetering
Menu al van de Chinese/vreemde taal (Engels, Japans, Russisch, Frans, andere douanetaal) verrichting, één toetsenbordknevel
De lijn en het aantal zijn verkiesbaar
Het knipsel van de steunrand, gecompenseerd knipsel
Met macht-weg, het geheugenfunctie van de breekpuntbescherming
Dynamische/statische vervaardigende grafiekvertoning, grafiekinzoomen/uitzoomen, dynamisch volgend scherp punt onder inzoomenstatus
Steun Wentai, TYPEIII, PM2000 en andere speciale het nestelen software
Dossieropslag: elektronische opslagschijf, 1G
De ruimte van het gebruikersprogramma: 1G
Controlenauwkeurigheid: ± 0.001mm
4. Boog-voltage Regelgever:
HP1201 draagbare die boog-voltage regelgever, voor draagbare CNC snijmachine wordt ontworpen, lichte brugcnc snijmachine.
Kan in het kabinetspaneel, goede integratie, eenvoudige bedrading worden ingebed
Nieuw merkontwerp, gebruik SMT (de Oppervlakte zet Technologie op) en het recentste spaanderontwerp
Verbeter ruim de betrouwbaarheid en anti-interference capaciteit, toevoegend een verscheidenheid van beschermingskring
Liquid crystal display, vertoningsstatus en parameters in real time, eenvoudig en intuïtief
De ingebouwde „geïsoleerde voltageplaat“, kan met 1 aanpassen: 1 of 50: 1 boog-voltage input
Intelligent boogvoltage, controlenauwkeurigheid, handsnelheid, automatische gevoeligheid en andere regelbare parameters
Alle-in-één console die direct in snijmachine, volledig-gekenmerkt, compact lichaam kan worden ingebed,
De inzameling van het hoge precisievoltage, PWM-controlegelijkstroom motor, vlotte verrichting, hoge gevoeligheid
5. Vlam Scherp Kanon:
De gehele machine wordt vervaardigd door uitstekende kwaliteit gesmeed staal
De goedkeuring van gelijke drukstructuur
De buitendiameter van de omhulselbuis is 30mm en 32mm
Vijf verschillende lengten van omhulselbuis: 180mm, 250mm, 370mm, 450mm
Het rek kan in vier verschillende posities (apart 90 °eachpositie) worden geïnstalleerd
Van toepassing op het gelijk-druk scherpe uiteinde met 30 graad kegeloppervlakte
6. Van Australië FASTCAM (Standard Edition) de Software:
Software de Australische van FASTCAM (Standard Edition) is de standaardsoftware, zoals voor het automatische nestelen en de gemeenschappelijke zijde, u heeft uitgezochte SMARTNEST (Deskundige Uitgave) nodig of FASTCAM (Deskundige Uitgave), die CAD grafiek of computergrafiek in g-code voor scherpe delen kan omzetten, g-zullen de codedossiers in USB en input in de snijmachine worden hersteld, dan zet het controlemechanisme automatisch de g-code in scherp programma om. Dit vriendelijke product is uitgerust met USB-interface geschikt voor de programmatransmissie. Plaats de waarde van de spleetcompensatie in het nestelen software. Zz-TL van de programmasoftware (facultatieve FASTCAM) is op autoCAD-Gebaseerde automatische die programmering en het nestelen het systeem, voor allerlei CNC snijmachine wordt ontworpen, het kan gebruikers het trekken bevorderen, programmerend en nestelend aan het uiterste, is het niet alleen gemakkelijk om, duidelijke economische voordelen voor gebruikers in werking te stellen maar oo te brengen.
- Tekeningsmethode: Voordeel halend uit krachtige de tekeningsfunctie van AutoCAD voor delen die, nestelend trekken, en door DXF, DWG-dossiergegevens - verwerking; produceer automatisch de noodzakelijke scherpe codes.
- Scherp proces: het cut-in punt kan van de hoek of de rand zijn; scherpe manier u cirkel of lineaire cut-in kunt kiezen; de functie van de spleetcompensatie kan de daadwerkelijke scherpe baan berekenen; de scherpe weg en de richting kunnen naar believen worden geplaatst.
- Het nestelen middelen: het gebaseerd op de vrije verrichting van AutoCAD op delen die trekken, zoals vertaling, omwenteling, replicatie, het weerspiegelen, het schrapen, serie enz. kan nestelen voor fijne behandeling door de technologie van de vensterverrichting worden vergroot.
- Het schermsimulatie: de daadwerkelijke scherpe verwerkingsbaan kan op het scherm worden gesimuleerd, die het scherpe proces simuleren, en kan zoemen, zich willekeurig bewegen.
- De intelligente het nestelen software steunt R12, R13, R14, A4, 2002, 2004, 2005, 2007 en andere uitgave AutoCAD.

Parameters:
